ВЫБОР ИСТОЧНИКА СВЕТА ПО СПЕКТРАЛЬНОМУ СОСТАВУ
К световым параметрам источников света относится цветовая температура (Тцв). Это условная величина, приблизительно характеризующая цвет излучения лампы и определяемая путем сравнения этого цвета с цветом теплового излучения так называемого абсолютно черного тела. Измеряется Тцв в кельвинах (К). Для ламп накаливания цветовая температура довольно близка к истинной температуре тела накала; для стандартных осветительных ламп мощностью 40–100 Вт Тцв = 2700–2900 К, для галогенных ламп накаливания 2900–3100 К.
Для разрядных ламп и светодиодов указывается коррелированная цветовая температура. Следует отметить, что глаз человека воспринимает свет источников с различной цветовой температурой своеобразно: чем выше Тцв, тем «холоднее» кажется нам свет. Так, для люминесцентных ламп понятие «тепло-белый цвет» соответствует Тцв = 2700–3000 К, «нейтрально-белый» – Тцв = 4000–4500 К, «холодно-белый» – Тцв = 5000–6000 К.

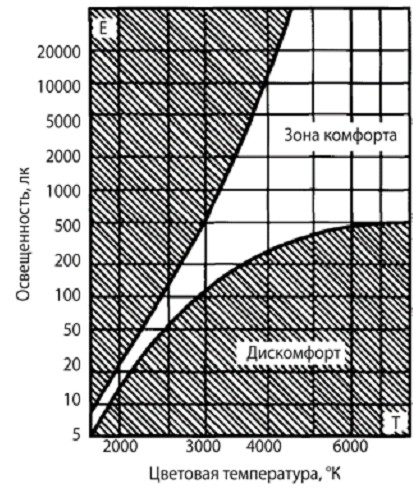

Для обеспечения психофизиологического комфорта в осветительных установках общественных зданий и технико-экономической эффективности, выбор источников света осуществляется по их цветовым характеристикам. В основу положена известная диаграмма зависимости комфортного уровня освещенности от цветовой температуры источника света.
Согласно стандарту Международной Комиссии по освещению, все источники света по цветности излучения делятся на 3 группы:
- теплые (Тцв≤3300 К);
- средние (Тцв=3300-5300 К);
- холодные (Тцв≥5300 К).
Разные лампы, даже если они имеют одинаковую цветность света, могут давать совершенно разное восприятия цвета того, что они освещают. Способность как-то воспроизводить цвета и есть цветопередача. При оценке используют индекс цветопередачи Ra, максимальное значение которого составляет 100% и означает самую лучшую цветопередачу (как у солнца). Чем ниже значение Ra, тем хуже передаются цвета освещаемого объекта.
Цветопередающие свойства источников света дифференцированы в виде шкалы: 20, 40, 60, 80, 90. Почти во всех помещениях общественных зданий, где люди работают или находятся длительное время, источники света должны иметь Ra≥80, во вспомогательных помещениях Ra=60 (склады) и Ra=40 (коридоры и лестницы).
Рекомендуемые источники света представлены в таблицах.
Таблица 1 - Рекомендуемые источники света для производственных помещений
|
Характеристика зрительной работы по требованиям к цветоразличению
|
Освещен-
ность, лк
|
Индекс цветопередачи источников света Rа
|
Диапазон цветовой температуры источников светаТцв, К
|
Примерные источники света
|
|
Контроль цвета с очень высокими требованиями к цветоразличению, качество цветопередачи отличное (контроль готовой продукции на швейных фабриках, тканей на текстильных фабриках, сортировка кожи, подбор красок для цветной печати и т.п.)
|
300 и более
|
90-100
|
5000-6500
|
ЛЛ типа: ЛДЦ, 950*, 965*; СД
|
|
Сопоставление цветов с высокими требованиями к цветоразличению, качество цветопередачи отличное (ткачество, швейное производство, цветная печать и т.д.)
|
300 и более
|
85-89
|
3000-6500
|
ЛЛ типа: ЛТБЦЦ, ЛДЦ, 930*, 940*, 950*, 965*; СД
|
|
Различение цветных объектов при невысоких требованиях к цветоразличению, качество цветопередачи хорошее (сборка радиоаппаратуры, прядение, намотка проводов и т.п.)
|
500 и более
|
80-84
|
4000-6000
|
ЛЛ типа: ЛЕЦ, 840*, 865*; МГЛ, СД
|
|
|
От 300 до 500
|
80-84
|
3500-5500
|
ЛЛ типа: ЛЕЦ, 840*, 865*; МГЛ, СД
|
|
|
От 200 до 300
|
80-84
|
2700-4500
|
ЛЛ типа: ЛТБЦ, 827*, 830*; МГЛ; СД КЛЛ
|
|
|
Менее 200
|
80-84
|
2700-3500
|
ЛЛ типа: ЛТБЦ, 827*, 830*; МГЛ, НЛВД+МГЛ, СД, КЛЛ
|
|
Требования к цветоразличению отсутствуют, качество цветопередачи стандартное (механическая обработка металлов, пластмасс, сборка машин и инструментов и т.п.)
|
500 и более
|
70-79
|
4000-6500
|
ЛЛ типа: ЛД, 740*, 765*; МГЛ, СД
|
|
|
От 300 до 500
|
70-79
|
3500-5000
|
ЛЛ типа: ЛХБ, 740*, 765*; МГЛ, НЛВД+МГЛ, СД
|
|
|
От 200 до 300
|
50-69
|
2600-4500
|
ЛЛ типа: ЛБ, 735*; МГЛ, НЛВД+МГЛ, СД
|
|
|
Менее 200
|
50-59
|
2400-3500
|
ЛЛ типа: ЛТБ, ЛБ, 730*, 735*; НЛВД, СД, КЛЛ
|
|
* Приведено общеевропейское обозначение характеристик цветопередачи люминесцентных ламп.
Примечания
1 Принятые сокращения: ЛЛ - люминесцентные лампы; МГЛ - металлогалогенные лампы: НЛВД - натриевые лампы высокого давления; СД - светодиоды; КЛЛ - компактные люминесцентные лампы.
2 Прямое излучение ярких светодиодных источников света не должно попадать в поле зрения находящихся в помещении.
|
Таблица 2 - Рекомендуемые источники света для общего освещения общественных и общедомовых помещений жилых зданий
|
Требования к освещению
|
Характеристика зрительной работы по требованиям к цветоразличению
|
Освещен-
ность, лк
|
Индекс цветопередачи источников света Rа
|
Диапазон цветовой температуры источников света Тцв, К
|
Примерные источники света для общего освещения
|
|
Обеспечение зрительного комфорта в помещениях при выполнении зрительных работ А-В разрядов
|
Сопоставление цветов с очень высокими требованиями к цветоразличению и выбор цвета (магазины по продаже одежды и тканей, косметики и т.п.)
|
От 300 до 500
|
90-95
|
5000-6500
|
ЛЛ типа: ЛДЦ, 950*, 965*; СД
|
|
|
Сопоставление цветов с высокими требованиями к цветоразличению (кабинеты рисования, обслуживающих видов труда, закройные отделения в ателье, залы заседаний федерального значения, химические лаборатории, выставочные залы, макетные и т.п.)
|
От 200 до 500
|
85-89
|
3000-6500
|
ЛЛ типа: ЛТБЦЦ, ЛДЦ, 930*, 940*, 950*, 965*; СД
|
|
|
Различение цветных объектов при невысоких требованиях к цветоразличению (комнаты кружков учебных заведений; универсамы, торговые залы магазинов, ателье химической чистки одежды, обеденные залы, крытые бассейны, спортзалы)
|
От 300 до 500
|
80-84
|
3500-5500
|
ЛЛ типа: ЛЕЦ, 840*, 865*; МГЛ, СД
|
|
|
|
От 150 до 300
|
80-84
|
2700-4500
|
ЛЛ типа: ЛТБЦ, 827*, 830*; МГЛ; СД, КЛЛ
|
|
|
|
Менее 150
|
70-79
|
3500-5000
|
ЛЛ типа: ЛХБ, 740*, 765*; МГЛ, СД, КЛЛ
|
|
Обеспечение психоэмоциональ-
ного комфорта в помещениях с разрядами зрительных
работ Г-Ж
|
Требования к цветоразличению отсутствуют (кабинеты, рабочие комнаты, конструкторские, чертежные бюро, читательские каталоги, архивы, книгохранилища и т.д.)
|
От 300 до 500
|
80-84
|
2700-4500
|
ЛЛ типа: ЛТБЦ, 827*, 830*; МГЛ; СД
|
|
|
|
От 150 до 300
|
70-79
|
3500-5000
|
ЛЛ типа: ЛХБ, 740*, 765*; МГЛ, СД, КЛЛ
|
|
|
|
Менее 150
|
50-69
|
2400-3500
|
ЛЛ типа: ЛТБ, ЛБ, 730*, 735*; СД, КЛЛ
|
|
|
Различение цветных объектов при невысоких требованиях к цветоразличению (концертные залы, зрительные залы театров, клубов, актовые залы, вестибюли и т.п.)
|
От 300 до 500
|
80-84
|
3500-5500
|
ЛЛ типа: ЛЕЦ, 840*, 865*; МГЛ, СД
|
|
|
|
От 150 до 300
|
80-84
|
2700-4500
|
ЛЛ типа: ЛТБЦ, 827*, 830*; МГЛ; СД КЛЛ
|
|
|
|
Менее 150
|
70-79
|
3500-5000
|
ЛЛ типа: ЛХБ, 740*, 765*; МГЛ, СД, КЛЛ
|
|
|
Требования к цветоразличению отсутствуют (зрительные залы кинотеатров, лифтовые холлы, коридоры, проходы, переходы и т.п.)
|
Менее 150
|
50-59
|
2400-3500
|
ЛЛ типа: ЛТБ, ЛБ, 730*, 735*; СД, КЛЛ
|
|
* Приведено общеевропейское обозначение характеристик цветопередачи люминесцентных ламп.
Примечания
1 Принятые сокращения: ЛЛ - люминесцентные лампы: МГЛ - металлогалогенные лампы; НЛВД - натриевые лампы высокого давления; СД - светодиоды; КЛЛ - компактные люминесцентные лампы.
2 Прямое излучение ярких светодиодных источников света не должно попадать в поле зрения находящихся в помещении.
|
|
